Размер и вес барабанов
/
Таблица размеров и весов барабанов
Таблица размеров и весов барабанов

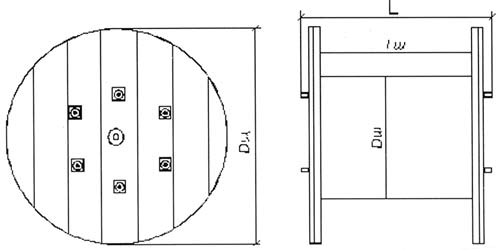

| Номер барабана | Ø щеки, Dщ, мм | Ø шейки, Dш, мм | Ø шейки, Lщ, мм | Ширина со шпиль- ками, L, мм |
Расчетная масса с обшивкой, кг |
|---|---|---|---|---|---|
| 8 | 800 | 450 | 230 | 350 | 43 |
| 8а | 800 | 450 | 400 | 515 | 51 |
| 10 | 1000 | 545 | 500 | 650 | 56 |
| 12 | 1220 | 650 | 500 | 650 | 132 |
| 12а | 1220 | 650 | 710 | 860 | 151 |
| 14 | 1400 | 750 | 710 | 875 | 217 |
| 14а | 1400 | 900 | 500 | 665 | 200 |
| 14б | 1400 | 1000 | 600 | 765 | 234 |
| 16 | 1600 | 1200 | 600 | 765 | 308 |
| 17 | 1700 | 900 | 750 | 950 | 367 |
| 17а | 1700 | 900 | 900 | 1100 | 390 |
| 18 | 1800 | 1120 | 900 | 1120 | 535 |
| 18а | 1800 | 900 | 900 | 1120 | 494 |
| 20 | 2000 | 1220 | 1000 | 1250 | 763 |
| 20а | 2000 | 1000 | 1060 | 1320 | 725 |
| 22 | 2200 | 1320 | 1000 | 1250 | 965 |
| 22а | 2200 | 1480 | 1050 | 1300 | 1029 |
