Изоляторы шинные «Мост» (EKF)

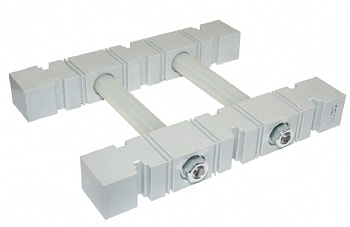

Изолятор предназначен для установки и закрепления электротехнической медной или алюминиевой шины в электротехнические шкафы, для организации сборных шин, а также для закрепления вертикальных ответвлений от сборных шин. Изолятор имеет трехфазное исполнение и возможность установки и закрепления в нем трех типоразмеров сечения шин, 5 и 10 мм с одной стороны и 8мм с другой.
Технические характеристики
| Параметр | Значение |
|---|---|
| Высота закрепляемых шин, мм | 40..100 |
| Ширина закрепляемых шин, мм | 5; 8; 10 |
| Стандартные сечения шин, мм * | 5х40, 5х50, 5х60, 5х80, 5х100, 8х60, 8х80, 8х100, 10х50, 10х60, 10х80, 10х100 |
| Расстояние между шинами, мм | 80 |
| Минимальный ток, А | 500 (по алюминиевой шине) |
| Максимальный ток, А | 2000 (по медной шине) |
| Номинальное рабочее напряжение, В | 400 |
| Выдерживаемое напряжение, кВ | 10 |
| Выдерживаемое импульсное напряжение, кВ | 8 |
| Напряжение пробоя изоляции, кВ | 3,5 |
| Момент затяжки болтов, Н*м | 50 |
| Масса комплекта изоляторов, кг | 0,65 |
| Рабочая температура, °С | от -40 до +130 |
* — Использование других типоразмеров шин не желательно.
